固定螺纹一体化温度变送器
产品描述：1、产品概述 DSRZ系列一体化温度变送器是热电阻、热电偶与变送器的完美结合，以十分简捷的方式把-200～1300℃的温度信号转换为标准4～20mA电流信号实现对温度精确测量与控制。DSRZ温度变送器可与显示仪、控制系统、记···
1、产品概述
DSRZ系列一体化温度变送器是热电阻、热电偶与变送器的完美结合，以十分简捷的方式把-200～1300℃的温度信号转换为标准4～20mA电流信号实现对温度精确测量与控制。DSRZ温度变送器可与显示仪、控制系统、记录仪等调节器配套使用，并被广泛应用于石油、化工、发电、医药、纺织、锅炉等工业领域。
2、产品特点
☆ 二线制输出、无需补偿导线，抗干扰能力强、远传性能好；
☆ 结构简单、合理安装方便，小型化、安全可靠、使用寿命长；
☆ 可以配置液晶表头进行显示现场温度，清晰度高，无视觉误差；
3、性能参数
量程特性 | |||
| 品名 | 测温材料 | 分度号 | 测温范围 |
| 热电偶 | 镍铬-康铜 | E | 0～800℃范围内任选 |
| 镍铬-镍硅 | K | 0～1300℃范围内任选 | |
| 铂铑10-铂 | S | 0～1600℃范围内任选 | |
| 铂铑30-铂铑6 | B | 0～1800℃范围内任选 | |
| 热电阻 | 铂热电阻 | Pt100 | -200～600℃范围内任选 |
| 铜热电阻 | Cu50 | -50～150℃范围内任选 | |
| 铜热电阻 | Cu100 | -50～150℃范围内任选 | |
其他性能 | |||
| 基本误差 | ±1.0%、±0.5%、±0.25% | ||
| 温度漂移 | ≤0.015%/℃ | ||
| 输出信号 | 4～20mA | ||
| 供电电源 | 24V DC 允许范围为18～30VDC | ||
| 负载电阻 | 250Ω允许范围为0～500Ω | ||
| 环境条件 | 温度：-25～60℃；相对湿度：≤95% | ||
| 防爆等级 | DIIBT4 | ||
| 响应时间 | 金属保护管Φ 16，t＜90s；Φ 12，t＜30s;最快响应时间可小于1S（特殊定制） | ||
| 保护管材料 | 不锈钢1Cr18Ni9Ti、碳钢20#、高铝质 | ||

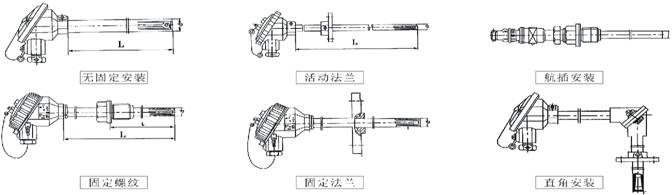

4、结构形式
5．选型指南
DSRZ | 系列一体化温度变送器 | ||||||||
代号 | 测温材料 | ||||||||
－A | 热电偶:K、E、B、S | ||||||||
－B | 热电阻：Pt100、Cu50、Cu100 | ||||||||
代号 | 测温范围 | ||||||||
－Ta | -200～600℃ | ||||||||
－Tb | 0～1600℃ | ||||||||
代号 | 插入深度 | ||||||||
－L（mm） | 0～4000mm任选 | ||||||||
代号 | 保护管规格 | ||||||||
－D0 | Φ2至Φ 8可选 | ||||||||
－D1 | Φ12 、Φ 16、Φ 20、Φ 25可选；也可特殊定制 | ||||||||
代号 | 连接工艺 | ||||||||
－M1 | M12×1.5 | ||||||||
－M2 | M20×1.5 | ||||||||
－M3 | M27×2 | ||||||||
－M4 | 法兰式 | ||||||||
—M5 | 直角式 | ||||||||
代号 | 接线盒形式 | ||||||||
－1 | 普通型 | ||||||||
－2 | 防水型 | ||||||||
－3 | 防爆型 | ||||||||
代号 | 现场显示 | ||||||||
－0 | 无显示 | ||||||||
－1 | 数字显示 | ||||||||
代号 | 传感器类型 | ||||||||
—1 | 装配型 | ||||||||
—2 | 铠装型 | ||||||||
DSRZ | －B | －Ta | L（100） | －D0 | －M1 | －1 | －0 | —1 | 完整的型号 |
选型提示 1)热电阻到变送器端子间的引线要求尽量缩短，以减少不必要的精度损失。 2)变送器所接的信号线可以为普通的双绞线，特殊规格订货可经双方协商决定。 3)可根据用户需要配用相应材料的保护管，如刚玉质或高铝质保护管，如有其它特殊要求请在订货时注明。
|
