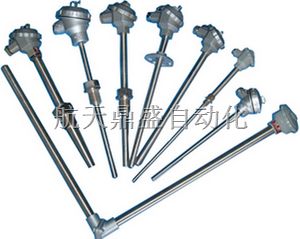

装配热电阻
装配热电阻
产品描述：1、产品概述 DSZ系列热电阻作为温度测量仪表，通常用来和显示仪表等配套使用，直接测量各种生产过程中从－200℃～＋500℃范围内的液体、蒸汽和气体介质以及固体表面的温度。2、性能参数量程特性热电阻类别分度号测温···
1、 产品概述
DSZ系列热电阻作为温度测量仪表，通常用来和显示仪表等配套使用，直接测量各种生产过程中从－200℃～＋500℃范围内的液体、蒸汽和气体介质以及固体表面的温度。
2、性能参数
量程特性 | |||
| 热电阻类别 | 分度号 | 测温范围 | 允许误差△t(℃) |
| DSZP铂热电阻 | Pt100、Pt50 Pt10 | -200～+600℃ | A级：±（0.15+0.002t） |
| DSZP铂热电阻 | -200～+450℃ | B级：±（0.30+0.005t） | |
| DSZC铜热电阻 | Cu50 | -50～+150℃ | ±（0.30+0.005t） |
其他特性 | |||
| 绝缘电阻 | 热电阻的测温元件和保护管不小于5MΩ（参考条件：温度15～35℃，相对湿度≤80%） | ||
| 响应时间 | 金属保护管Φ 16，t＜90s；Φ 12，t＜30s；最快响应时间可达0.1S(特殊定制) | ||
| 保护管材料 | 不锈钢1Cr18Ni9Ti、碳钢20#、高铝质 | ||
| 插入深度 | 不小于其保护管直径的8～10倍 | ||
| 防爆标志 | DIIBT4 | ||
3、选型指南
| DSZ | 系列热电阻 | |||||
| 代号 | 热电阻材料 | |||||
| －P | 铂热电阻 | |||||
| －C | 铜热电阻 | |||||
| 代号 | 安装固定形式 | |||||
| －1 | 无固定装置式 | |||||
| －2 | 固定螺纹式 | |||||
| －3 | 活动法兰式 | |||||
| －4 | 固定法兰式 | |||||
| 代号 | 接线盒形式 | |||||
| －1 | 普通型 | |||||
| －2 | 防溅型 | |||||
| －3 | 防水型 | |||||
| —4 | 防爆型 | |||||
| 代号 | 保护管规格（用户可自定义） | |||||
| －0 | Φ16mm不锈钢管 | |||||
| －1 | ≤Φ12mm不锈钢管 | |||||
| 代号 | 保护管长度 | |||||
| －（） | 保护管长度 | |||||
| DSZ | －P | －1 | －1 | －1 | －(100) | 完整的型号 |
