1、产品概述

        DS-JLY2×系列无纸记录仪是针对各种工业现场的实际需要设计生产的系列化仪表，本产品吸纳了各种国内外无纸记录仪的优点，应用最新的显示技术、微电子技术、数据存储和通讯技术，是一款功能齐全、操作方便、精确可靠、高性价比的产品。在电力、石化、冶金、轻工、制药等众多工业领域内获得广泛的应用，深得用户的青睐和好评。

        DS-JLY2×系列无纸记录仪配置丰富，有蓝屏和彩色两种显示屏。输入通道有1­16通道多种规格。可以接收多种类型的直流电流、电压和电阻信号，实现温度、压力、液面、流量、成分以及力、力矩、位移等物理量的显示、记录、越限监控、报表生成、数据通讯、信号变送以及流量累计等功能。

        DS -JLY2×系列具有多种特殊功能的记录仪，如特殊量程、特殊精度、非标准信号、流量/补偿计算、快速采样、PID控制、开关事件顺序记录、英文版操作系统等。

2、产品特点

       ◇ 内置GB2312汉字库，使用全拼输入法输入 

       ◇ 采用高亮度单色或彩色TFT液晶屏，CCFL背光、画面清晰 

       ◇ 采用ARM微处理器，可同时实现16路信号采集、记录、显示和报警 

       ◇ 采用64MB 大容量的FLASH 闪存芯片存贮历史数据，掉电永不丢失数据；配置标准USB口。历史数据转存快捷方便    ◇ 全隔离万能输入，可同时输入多种信号，无需更换模块，通过软件组态即可 

       ◇ 显示精度高，基本误差为±0.2% F·S 

       ◇ 显示工程量数据的数值范围更宽，可显示5 位数值：-9999～19999 

       ◇ 具有闪动报警显示，同时指示各路通道的下下限、下限、上限、上上限报警；12 路继电器报警输出 

       ◇ 可组态8点变送输出，光电隔离，误差小于±0.2% F·S 

       ◇ 温压补偿，支持补偿信号输入、常数可选，提供多种补偿模型，如过热蒸汽，饱和蒸汽、压力补偿等常用补偿模型    ◇ 支持外接微型打印机，手动打印数据、曲线，自动定时打印数据，满足用户现场打印的需求 

       ◇ 标准串行通讯接口， 带光偶隔离的RS485和 RS232C；支持标准ModBus RTU 通讯协议（选配功能），除支持本公司数据管理软件外，还支持MCGS、组态王等流行组态软件 

       ◇ 采用新型开关电源，能在交流电源AC 85V ～265V宽电压范围内正常工作，提供变送器DC 24V隔离配电 

       ◇ 全铝密封外壳，通过EMCIII级，保证仪表在恶劣的环境中正常工作。

3、性能参数

选配特性	报警特性	报警点数	报警类型	组态方式	负载能力
		12个	H、L、HH、LL	自由组态	AC 220V，3A，阻性负载
	变送特性	变送数量	精度	负载能力
		8路	±0.2% F·S	电流输出≤ 450Ω；电压输出大于2KΩ
	通讯特性	RS232、RS485标准；可选Modbus RTU通讯协议与上位机通讯除支持本公司数据管理软件外，还支持MCGS、组态王等流行组态软件
	馈电特性	DC 24V电源；最大负载能力可达200mA
环境特性	工作温度	0℃～50℃
	工作湿度	＜85%R.H，无结露
	储藏温度	-20℃～70℃
	电磁兼容	全铝密封外壳，通过EMCIII级，保证仪表在恶劣的环境中正常工作
记录特性	记录空间	64MB 大容量的FLASH 闪存芯片
	记录间隔	从0.1秒到50秒连续可设；超过50秒时可选1、5、10、30、60分钟
	记录方式	可选择循环或非循环两种
	数据转存	标准配置支持转存至外部USB
	记录时间	记录天数（天） = 18×64× 记录间隔（秒）/ 通道数

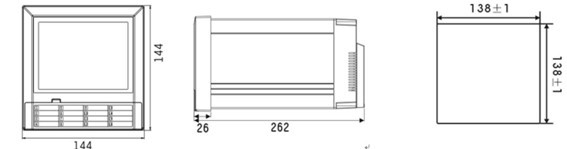

4、外型结构

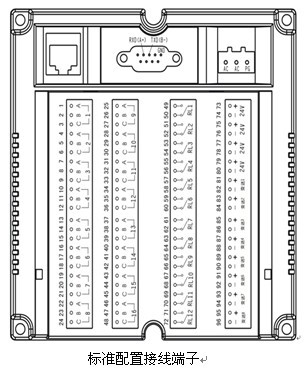

 5、电气连接

备注：

1.  通讯九针接口接线：第2针为仪表的“RXD”（RS232的收或RS485A+）,第3针为仪表的“TXD”（ RS232的收或RS485B-），5针为仪表的通讯“地”。

2.如外接微型打印机（九针接口），应将3针接到打印单元的PA上，5针接以打印单元的PB上。

3.为确保安全

1）接线必须在断电后进行。

2）交流供电的仪表，其（PG）端是电源滤波器的公共端，有高压，只能接大地，禁止与仪表其它端子接在一起。

6、选型指南

  注：

1．同时选配打印和通讯时，打印和通讯不能同时工作。

2．选择PID功能时，订货应注明PID输出通道数和输出类型。
