DS-YW系列智能型投入液位变送器

产品描述：1、产品概述DS-YW系列智能型投入液位变送器是一款全不锈钢设计全密封潜入式智能化液位测量仪表。该产品选用高稳定、高可靠性压阻式OEM压力传感器及高精度的智能化变送器处理电路，采用精密数字化温度补偿技术及非线性···

产品特点

1、产品概述

　　DS-YW系列智能型投入液位变送器是一款全不锈钢设计全密封潜入式智能化液位测量仪表。该产品选用高稳定、高可靠性压阻式OEM压力传感器及高精度的智能化变送器处理电路，采用精密数字化温度补偿技术及非线性修正技术，是一款高精度液位测量产品。防水电缆与外壳密封连接，通气管在电缆内，可长期投入液体中使用，一体化的结结构和标准化的输出信号，为现场使用和自动化控制提供了方便。该产品以两线制方式工作，体积小巧、重量轻、易安装，使用当便。广泛应用于石油、化工、冶金、电力、轻工、建材、水文勘探及城市供排水工程等行业。

2、产品特点

　　◇ 4～20mADC两线制电流输出；

　　◇ 采用数字温度补偿及非线性修正技术；

　　◇ 全不锈钢结构设计，体积小，重量轻。

　　◇ 特殊要求可定做，适应各种场合应用

3、性能参数

量　程　规　格　及　特　性
基本量程（mH2O）	3.5	7	10	20	35	70	100
过压（mH2O）	5	10	15	30	50	100	150
注：量程缩放最小为基本量程的1/5;所有中间量程模拟输出变送器（不过压）用基本量程拓展实现
稳　定　特　性
综合精度①②	±0.1%FS（最小） ±0.25%FS（典型） ±0.5%FS（最大）
长期稳定性	±0.25%FS/年
温度漂移	±0.025%FS/℃
补偿温度③	0℃～50℃
电　气　特　性
供电	24 (18～36)V DC
输出	4～20mA DC
负载能力	4～20mA DC输出；（U-8V/12V）/0.02A(Ω)
连接类型	空心电缆（0－5～100m）
	软不锈钢管（0－3～12m）
	不锈钢直杆（0－1～5m）
环　境　特　性
绝缘	100MΩ/50V
振动及冲击	20g,(20～5000)Hz; 20g,11ms
工作温度	0℃～80℃
存储温度	－20℃～85℃
结　构　材　质
介质兼容性	膜片；不锈钢316L
	壳体；不锈钢Cr18Ni9Ti
	O型密封圈；氟橡胶
防护等级	IP68
重量	约160 g

① 综合精度；包含非线性、迟滞、重复性及温度误差。

② 3.5 mH2O和7mH2O的液位变送器，经过量程缩放后，综合精度典型值为±0.5%FS

③ 特殊温度范围可与厂家协商

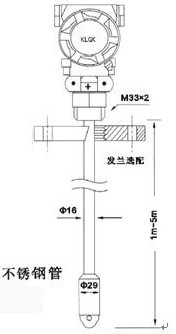

4、外形结构

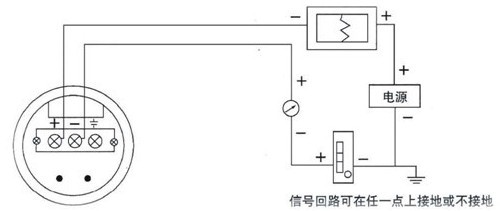

5、电气连接

使用注意事项：

1、与变送器配套的显示控制仪表必须有零点和量程修正功能，因为变送器和显示仪表都有自己的标定公差和年漂移量，而变送器属于密封仪器。所以标定和修正，需要通过显示仪表的软件修正来完成。

2.、变送器用在被测设备底部有粘稠污物时，变送器头不可没入污物，因污物内的杂物会卡死传感器头从而导致传感器头永久性损坏。

3.、变送器不能从高处跌落，强震动会造成传感器头永久性损坏。

4.、变送器的导压孔如有堵塞，传感器的表面及膜片如有结晶物或其它污垢，不可用硬物清理以免损坏膜片及传感器，应当用水或其他液体清理。

5、液位变送器上部的接线盒中不得入水，以免损坏电路。

6、选型指南

DS-YW	系列智能型投入液位变送器
	量程	测量范围
	－X－L	X为实际所需量程，L；为电缆线长度
		代号	输出信号
		－1	4～20mADC
			代号	结构材料
			－22	隔离膜片		接口	壳体
			－24	不锈钢316L		不锈钢	不锈钢
				不锈钢316L		不锈钢316L	不锈钢316L
				代号	附加功能
				－L1	空心线缆
				－L2	软不锈钢管
				－L3	不锈钢直杆
				－Y	接线盒
				－M	带显示
				－O	固定法兰
DS-YW	－6－8	－1	－22	－L1－Y	完整的型号规格

选型提示：

1、电缆材质在未特殊注明要求的情况下，按聚乙烯供货。

2、特殊要求，敬请与本公司商洽，并在订单中予以注明。
