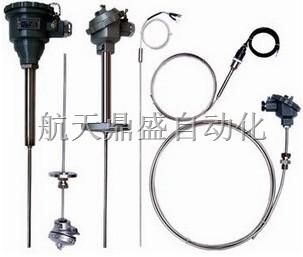

铠装热电偶
产品描述：1、概述DSRK系列铠装热电偶是本公司精心设计制造的新一代系列产品。本系列产品符合国际电工委员会（IEC）标准，技术性能可替代同等现代化设备和高科技领域，也适合于进口成套设备的维修更换或输出项目的成套配套以及···
1、概述
DSRK系列铠装热电偶是本公司精心设计制造的新一代系列产品。本系列产品符合国际电工委员会（IEC）标准，技术性能可替代同等现代化设备和高科技领域，也适合于进口成套设备的维修更换或输出项目的成套配套以及技术改造项目的配套。该系列产品规格齐全，质量可靠，并热忱为用户服务。铠装热电偶与一般工业热电偶一样，与显示仪表等配套，在一定的使用范围内对气体、液体介质或固体表面温度进行自动检测或自动调节。
2、特点
☆ 热响应时间少，减小动态误差；
☆ 可弯曲安装使用；
☆ 测量范围大；
☆ 机械强度高，耐压性能好；
3、工作原理
铠装热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
4、主要技术参数
产品执行标准
IEC584
IEC1515
GB/T16839-1997
5、测温范围及允差
型号 | 分度号 | 允差等级 | |||
| I | II | ||||
| 允差值 | 测温范围°C | 允差值 | 测温范围°C | ||
| DSRNK | K | ±1.5°C | -40～+375 | ±2.5 °C | -40～+333 |
| ±0.004ltl | 375～1000 | ±0.0075 ltl | 333～1200 | ||
| DSRMK | N | ±1.5°C | -40～+375 | ±2.5°C | -40～+333 |
| ±0.004 ltl | 375～1000 | ±0.0075 ltl | 333～1200 | ||
| DSREK | E | ±1.5°C | -40～+375 | ±1.5°C | -40～+333 |
| ±0.004 ltl | 375～800 | ±0.004 ltl | 333～900 | ||
| DSRFK | J | ±1.5°C | -40～+375 | ±1.5°C | -40～+333 |
| ±0.004 ltl | 375～750 | ±0.004 ltl | 333～750 | ||
| DSRCK | T | ±1.5°C | -40～+125 | ±1°C | -40～+133 |
| ±0.004 ltl | 125～350 | ±0.0075 ltl | 133～1000 | ||
| DSRPK | S | ±1°C | 0～+1100 | ±2.5°C | 0～600 |
| ±[0.003(t-1100)] | 1100～1600 | ±0.0025 ltl | 600～1600 | ||
常温绝缘电阻
铠装热电偶在环境温度为20℃±15﹪，相对湿度不大于80%试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000MΩ。即1m长的试样的绝缘电阻为1000MΩ；10m长的试样的绝缘电阻为100 MΩ；
偶丝直径及材料
偶丝形式 | 单支式 | 双支式 | |
套管直径 | Ф2 Ф3 Ф4 Ф5 Ф6 Ф8 | Ф3 Ф4 Ф5 Ф6 Ф8 | |
套管材质 | E﹑J﹑T | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
K﹑N | 1Cr18Ni9Ti GH3030 | 1Cr18Ni9Ti GH3030 | |
S | GH3039 | GH3039 | |
铠装热电偶推荐使用温度
品 种 | 套管材料 | 外 径 | 使用温度（°Ｃ） | |
长期使用 | 短期使用 | |||
镍铬-镍硅 | 1Cr18Ni9Ti | 2.0 | 600 | 700 |
3.0，4.0，5. 0，6.0，8.0 | 800 | 900 | ||
GH3030 | 2.0，3.0 | 800 | 900 | |
4.0，5.0 | 900 | 1000 | ||
6.0，8.0 | 1000 | 1100 | ||
镍铬硅-镍硅 | 1Cr18Ni9Ti | 2.0 | 600 | 700 |
3.0,4.0,5.0,6.0,8.0 | 800 | 900 | ||
GH3030 | 2.0,3.0 | 900 | 1000 | |
4.0,5.0 | 1000 | 1100 | ||
6.0,8.0 | 1100 | 1200 | ||
GH3039 | 2.0,3.0,4.0 | 1000 | 1100 | |
5.0,6.0,8.0 | 1100 | 1200 | ||
镍铬-铜镍 | 1Cr18Ni9Ti | 2.0 | 500 | 600 |
3.0,4.0,5.0 | 600 | 700 | ||
6.0,8.0 | 700 | 800 | ||
铁-铜镍 | 1Cr18Ni9Ti | 2.0 | 400 | 500 |
3.0,4.0,5.0 | 500 | 600 | ||
6.0,8.0 | 600 | 750 | ||
铜-铜镍 | 1Cr18Ni9Ti | 2.0,3.0,4.0,5.0 | 250 | 300 |
6.0,8.0 | 300 | 350 | ||
铂铑10-铂 | GH3039 | 2.0,3.0,4.0 | 1000 | 1100 |
5.0,6.0,8.0 | 1100 | 1200 | ||
6、 型号命名方式
| 代号 | |||||||||
| DS | 温度控制 | ||||||||
| 代号 | |||||||||
| R | 热电偶 | ||||||||
| 代号 | 感温元件材料 | ||||||||
| P | 铂铑10-铂 | ||||||||
| M | 镍铬硅-镍硅 | ||||||||
| N | 镍铬-镍硅 | ||||||||
| E | 镍铬-铜镍 | ||||||||
| C | 铜-铜镍 | ||||||||
| F | 铁-铜镍 | ||||||||
| 代号 | |||||||||
| K | 铠装式 | ||||||||
| 代号 | 偶丝对数 | ||||||||
| 无 | 单支 | ||||||||
| 2 | 双支 | ||||||||
| 代号 | 安装方式 | ||||||||
| 1 | 无固定装置 | ||||||||
| 2 | 固定卡套螺纹 | ||||||||
| 3 | 活动卡套螺纹 | ||||||||
| 4 | 固定卡套法兰 | ||||||||
| 5 | 活动卡套法兰 | ||||||||
| 代号 | 接线盒形式 | ||||||||
| 2 | 防喷式 | ||||||||
| 3 | 防水式 | ||||||||
| 5 | 圆接插式 | ||||||||
| 6 | 扁接插式 | ||||||||
| 7 | 手柄式 | ||||||||
| 8 | 补偿导线式 | ||||||||
| 代号 | 工作端形式 | ||||||||
| 1 | 绝缘式 | ||||||||
| 2 | 接壳式 | ||||||||
| 代号 | 附加装置形式 | ||||||||
| M | 接触块式 | ||||||||
| G | 包箍式 | ||||||||
| DS | Z | P | K | 2 | 2 | 3 | 3 | M | 选型举例 |
