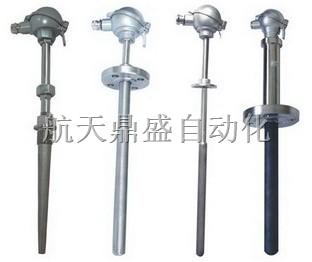

耐磨热电偶
产品描述：1、产品特点耐磨热电偶采用等离子喷漆技术、高铬铸铁和高温合金不同材料制成的耐磨保护管，专门为 高、中、低温耐磨环境的测量场合设计制造的，可适用于循环流化床、沸腾炉、水泥回转窑尾烟室、煤粉炉、球磨机等工业···
1、产品特点
耐磨热电偶采用等离子喷漆技术、高铬铸铁和高温合金不同材料制成的耐磨保护管，专门为 高、中、低温耐磨环境的测量场合设计制造的，可适用于循环流化床、沸腾炉、水泥回转窑尾烟室、煤粉炉、球磨机等工业现场，采用铠装或高温铠装芯体，配以不同材质及规格的耐磨套管，耐磨损、耐震动、抗热震性能好，在各种磨损程度极高的恶劣场合中产品的使用寿命可达普通产品的几倍之高，大大提高了生产效率，降低成本消耗。采用特种耐热和耐磨合金材料作为测量外保护管兼耐磨头，内装铠装芯体，既能具有较高的对粉煤灰颗粒冲刷的耐蚀性能，又能在高温条件下对内芯体起到良好的保护作用。采用法兰或螺纹的连接形式，能长期在0～1200℃之间进行温度测量，适用于多种工业现场，是冶金行业运用于高温、耐磨环境中十分理想的温度传感器。
2、主要技术参数
电气出口：M20×1.5，NPT1/2
耐磨头硬度：HRC60-65
防护等级：IP65
3、耐磨保护管类型及性能
类型 | 代号 | 性能特点 | 测量范围℃ | 外径d(mm) | 适用场合 |
不锈钢喷涂 | NP | 耐磨 | 0~800 | Φ16，Φ22 | 水泥， 煤粉， 流化床， 沸腾炉， 水泥旋窑 |
不锈钢加强 | Q | 寿命延长 | 0~800 | Φ22~Φ30 | |
硬质合金 | NH10 | 耐磨、耐高温 | 0~1100 | Φ16~Φ34 | |
高温合金 | NH12 | 耐磨、耐腐、耐高温、强度好 | 0~1200 | Φ20~Φ25 | |
高温合金 | NH13 | 耐磨、耐腐、耐高温、性能好 | 0~1300 | Φ22 | |
高鉻铸铁 | G | 耐磨、耐腐、外径大 | 0~1050 | Φ32~Φ38 |
4、型号及规格
型号 | 分度号 | 测温范围℃ | 公称压力 | 流速 | 规格 | |
d | L×L | |||||
DSRN-230N | K | 0-800 | ≤100MPa | ≤100m/s | Ф16 | 300×150 |
DSRE-230N | E | 0-600 | ||||
DSZP-230N | Pt100 | -200～500 | ||||
DSRN-630N | K | 0-800 | ≤30MPa | ≤80m/s | Ф15 | |
DSRE-630N | E | 0-600 | ||||
DSZP-630N | Pt100 | -200～500 | ||||
5、耐磨热电偶、耐磨热电阻的选型型谱
| DSZ | 热电阻 | |||||
DSR | 热电偶 | |||||
感温元件 | ||||||
C | Cu50（热电阻） | |||||
P | Pt100（热电阻） | |||||
N | 镍铬镍硅 K | |||||
E | 镍铬铜镍 E | |||||
连接形式 | ||||||
2 | 固定螺纹 | |||||
3 | 活动法兰 | |||||
4 | 固定法兰 | |||||
6 | 固定螺纹锥形保护管 | |||||
接线盒形式 | ||||||
2 | 防喷式 | |||||
3 | 防水式 | |||||
保护管直径 | ||||||
0 | 16 | |||||
1 | 12 | |||||
T | Φ18、Φ20 | 客户定制 | ||||
耐磨标示 | NM | |||||
耐磨头材质 | ||||||
-SN | 水泥厂专用 | |||||
-DC | 电厂专用 | |||||
-LM | 等离子喷涂 | |||||
-CM | 高鉻铸铁 | |||||
-KM | K氏合金 | |||||
特殊材质 | ||||||
使用场合 | 客户在订购耐磨热电偶、耐磨热电阻时一定要确定其使用工矿场合， | |||||
