DS－YB2系列智能压力变送器

产品描述：1、产品概述 DS－YB2系列设备压力变送器是一款高精度、高稳定性的智能化压力测量产品。该产品采用数字技术在传感器制造领域的最新应用成果，结合国际最先进的压阻式压力变送器设计制造技术,精密数字化温度补偿和非线···

产品特点

1、产品概述

DS－YB2系列设备压力变送器是一款高精度、高稳定性的智能化压力测量产品。该产品采用数字技术在传感器制造领域的最新应用成果，结合国际最先进的压阻式压力变送器设计制造技术,精密数字化温度补偿和非线性修正技术，一体化的结构设计和标准化的信号输出，体积小、精度高、重量轻、量程覆盖范围宽，适用于各行业需要对流体压力进行精密测量的场所。该产品以两线制方式工作，可以直接替代模拟两线制4～20mADC输出变送器。

2、产品特点

☆ 4～20mADC两线制电流输出;

☆ 采用数字补偿及非线性修正技术;

☆ －10℃～80℃数字化宽温度补偿;

☆ 全不锈钢结构、体积小、重量轻;

☆ 特殊要求可定做，适应各种场合应用.

3、性能参数

规格及量程
量程参数	0～50KPa至0～60.0MPa内各个量程
过载特性	＜50KPa	50KPa～3MPa	3MPa～20MPa	＞20MPa
	300%	200%	150%	120%
注：量程缩放最小为基本量程的1/5；所有中间量程模拟输出变送器（不过压）用基本量程扩展实现
稳定性能
综合精度①	±1%FS（＜50KPa） ±0.2%FS（典型） ±0.5%FS（最大）
长期稳定性	±0.2%FS/年
温度漂移	温度范围	典型性	最大值	＜50KPa
	－10～50℃	±0.5%FS	±0.5%FS	±1%FS
	－20～85℃	±1%FS	±1%FS	±2%FS
传感器材质
介质材质	膜片	壳体	密封圈	电气接口
	不锈钢316L	1Cr18Ni9Ti	氟橡胶	氟橡胶
防护等级	IP65
过程连接	M20×1.5；1/4NPT，特殊结构可定制
重量	约160g
电气特性
供电	24VDC(12～36)V DC
输出	(4～20)mA DC;1～5V DC
绝缘电阻	500 V DC时＞100MΩ
抗电磁干扰	300 V/m，10KHz至500KHz
环境条件
补偿温度②	－10～50℃
工作/贮存温度	－20～85℃
振动	20 g,（10～2000）Hz
冲击	10ms/10g

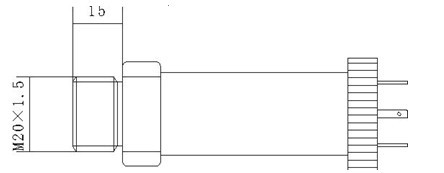

4、外形结构

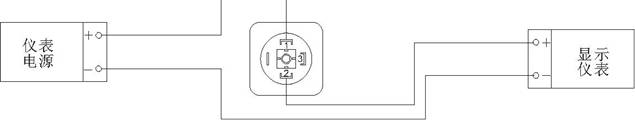

5、电气连接

6、选型指南

DS-YB2	系列设备压力变送器
	代号	测量芯体
	－T	陶瓷传感器
	－K	扩散硅传感器
		代号	测量方式
		－G	表压
		－A	绝压
		－V	负压
			代号	输出方式
			－I	(4～20)mA DC
			－V	1～5V DC；0～10V DC
				代号	过程连接
				－1	1/4NPT
				－2	M20×1.5
					代号	接线方式
					－1	电缆出线
					－2	航空插头
					－3	GDM连接件
DS-YB2	－K	－G	－I	－2	－3	完整的型号
