DS-YB1系列智能压力变送器

产品描述：1、产品概述 DS-YB1系列智能压力变送器采用经过计算机自动测试，并用激光调阻工艺进行了宽温度范围的零点和灵敏度补偿的带不锈钢隔离膜片的OEM压阻式传感器作为信号测量元件，传感器信号经过信号处理电路后转换为标···

产品特点

1、产品概述

DS-YB1系列智能压力变送器采用经过计算机自动测试，并用激光调阻工艺进行了宽温度范围的零点和灵敏度补偿的带不锈钢隔离膜片的OEM压阻式传感器作为信号测量元件，传感器信号经过信号处理电路后转换为标准信号输出，产品经过了长期老化及稳定性考核等工艺严格筛选，性能稳定可靠。应用于环境比较恶劣的露天现场，同时要求能够要求现场观测压力显示、需要零点迁移和量程调节的场合。适用于石油、化工、冶金、电力、轻工、纺织、建材、水文地质、食品、医药、环境控制等行业的过程控制和压力测量。

2、产品特点

☆ 电子壳体为铝合金材料，与介质接触部分为不锈钢，具有齐平膜片、钽膜片等特殊形式

☆ 外壳防护等级IP65;本安防爆型产品符合ExiaⅡCT6的要求

☆ 有反极性保护、瞬间过电流、电压和抗干扰保护措施

☆ 多种信号输出：零点可迁移，量程可条件

☆ 可配接0---100%线性指示表、LCD数显表、LED数显表

3、性能参数

规格及量程
量程参数	0—50Kpa至0—60Mpa内各个量程
过载特性	＜50KPa	50Kpa～3MPa		3Mpa～20MPa		＞20MPa
	300%	200%		150%		120%
注：量程缩放最小为基本量程的1/5；所有中间量程模拟输出变送器（不过压）用基本量程拓展实现
稳定性能
精度	迟滞性	重复性		温度漂移（参比25℃）		时间漂移（年）
±0.25%FS; ±0.15%FS	±0.15%FS	±0.25%FS		±0.5%FS		±0.5%FS
传感器材质
压力芯体	膜片材料	压力接口		密封接口		电子壳体
扩散硅，陶瓷元件	不锈钢316L	1Cr18Ni9Ti		氟橡胶O型圈或全焊接		铝合金
防护等级	IP66
电气特性
输出信号	供电电源			负载特性
4～20mA DC	24V DC(18～36V DC)			＞500欧姆
环境条件
介质温度	－30---80℃		环境温度		－30～80℃

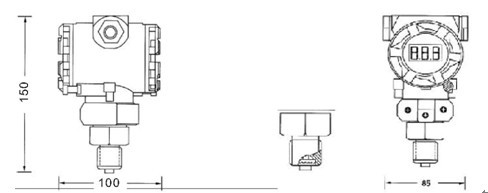

4、外形结构

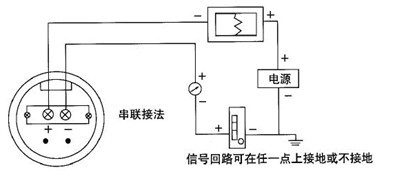

5、电气连接

6.选型指南

DS-YB1	系列设备压力变送器
-3	代号	测量芯体
	－T	陶瓷传感器
	－K	扩散硅传感器
		代号	测量方式
		－G	表压
		－A	绝压
		－V	负压
			代号	输出方式
			－I	4～20mA DC
			－ V	1～5V DC
				代号	过程连接
				－1	1/4NPT
				－2	M20×1.5
					代号	附加功能
					－1	LED显示
					－2	指针显示
					－3	带降温管(注明降温管长度)
DS-YB1	－K	－G	－I	－2	－3	完整的型号

选型提示

1、为确保产品稳定工作，建议选择测量范围时考虑现场实际压力值和可能迁移的范围，最大的压力应在测量的范围内，同时由本公司在出厂前完成迁移。

2、产品安装于多雷地区时，订货时应注明“防雷”，同时建议用户在现场加装防雷击保护装置，并确保产品及电源可靠接地。

3、产品垂直安装于现场压力接口，展示屏水平正对观察者，需要零位压力为负压的变送器，请在订货中注明量程范围。
